进入3D组态编辑器

操作步骤

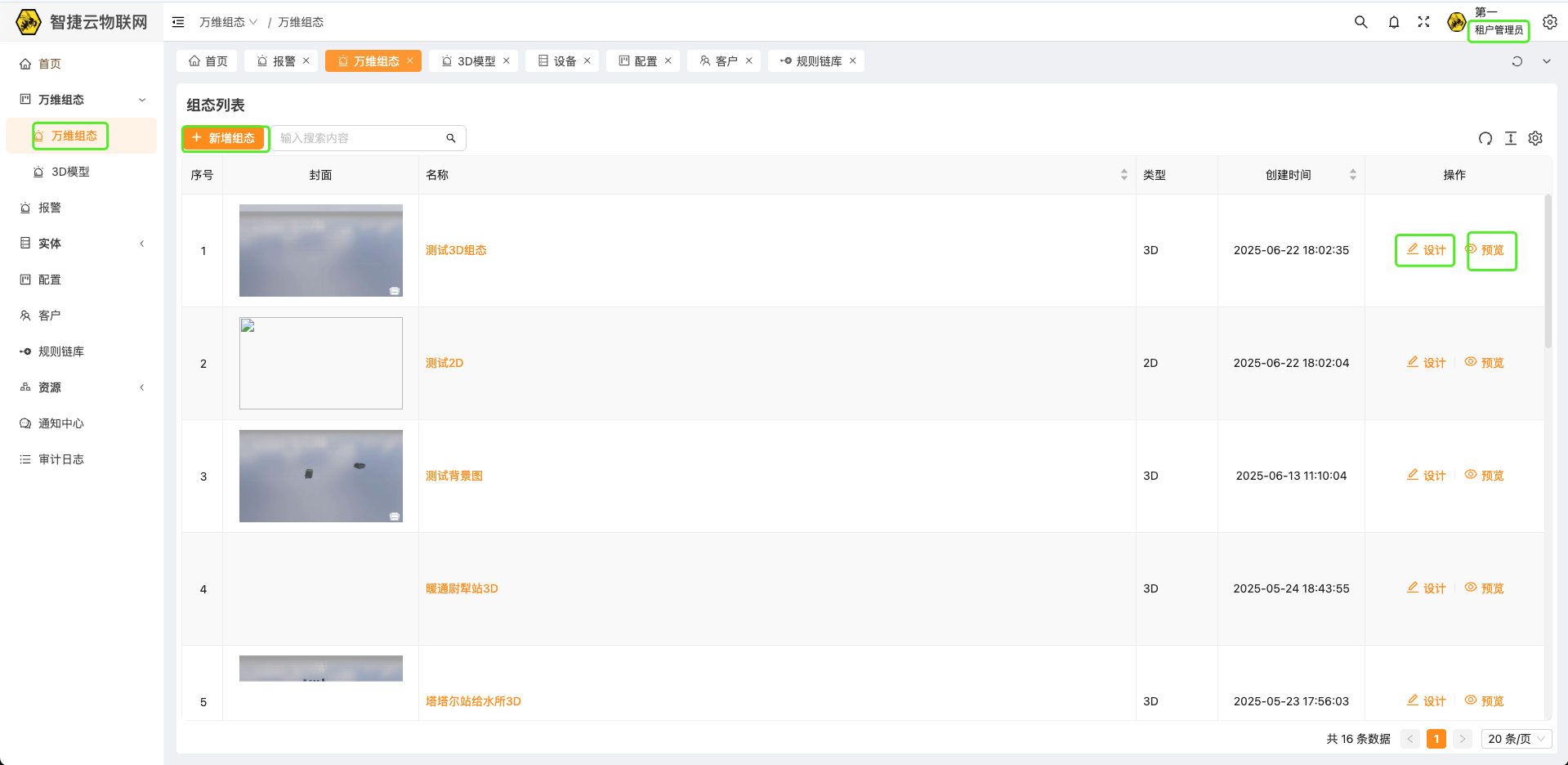

1、使用租户用户或者客户用户账号登录

2、点击左侧菜单中的万维组态菜单

3、在表格操作栏中点击 “设计” 或 “预览” 按钮，进入3D组态编辑器

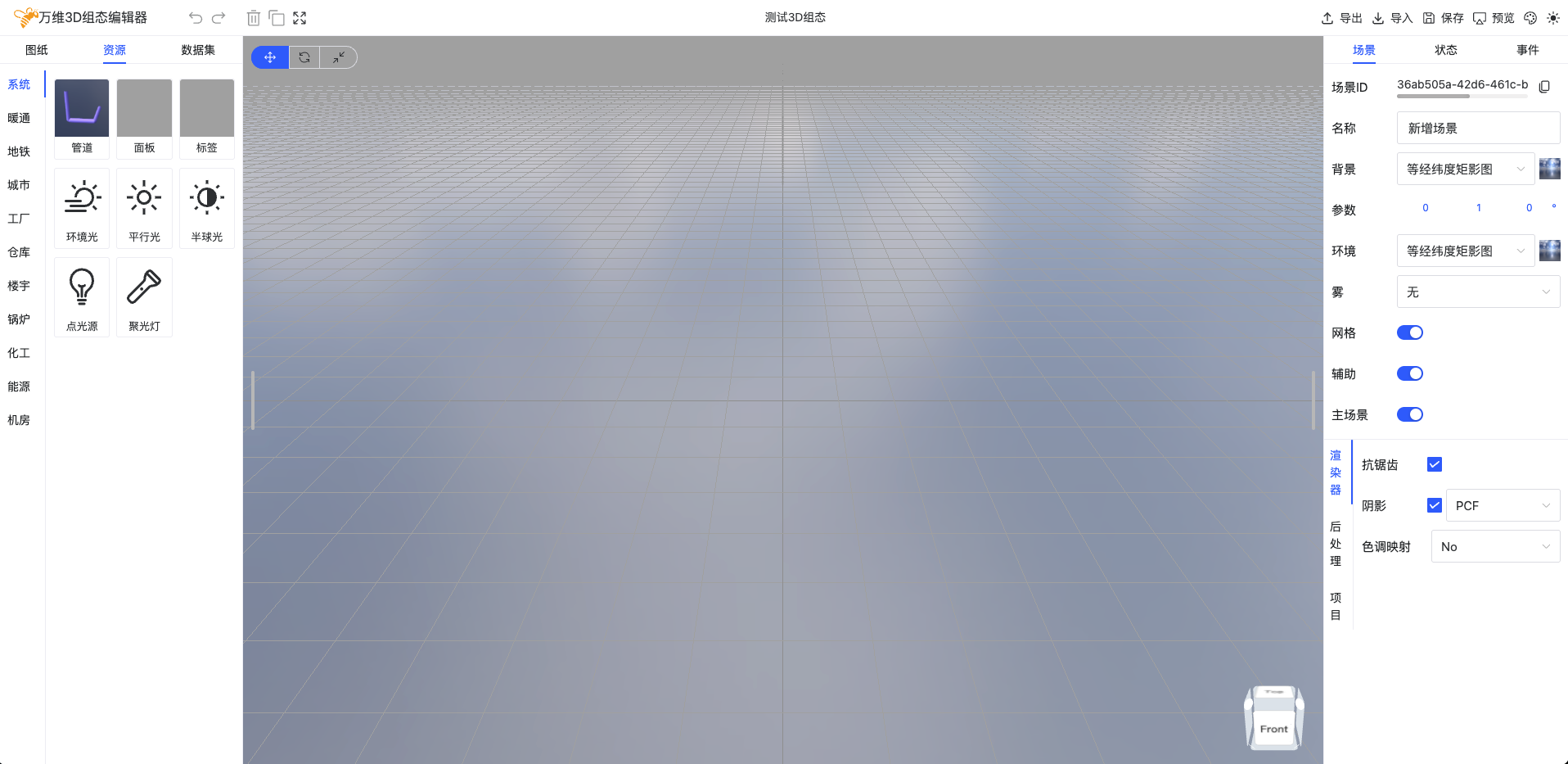

进入后可看到如下 3D 组态编辑器界面

4、图纸面板

4.1、图纸面板

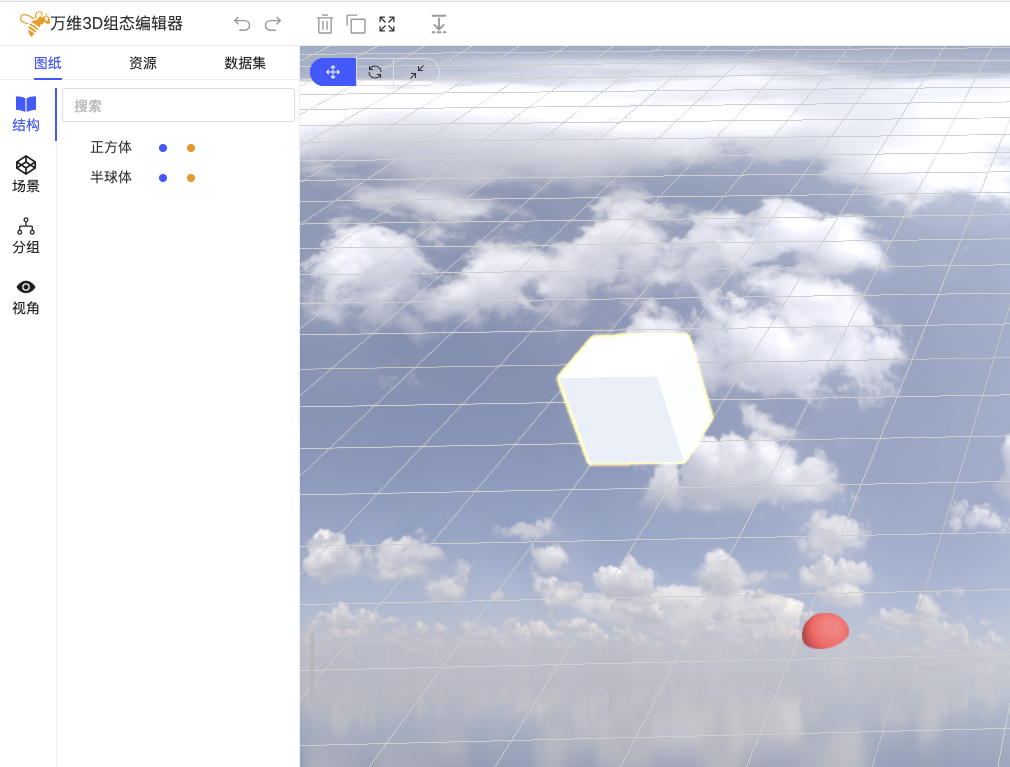

4.1.1、结构

结构面板中显示了当前图纸的结构树，可以通过结构树来选择和编辑图纸中的元素。

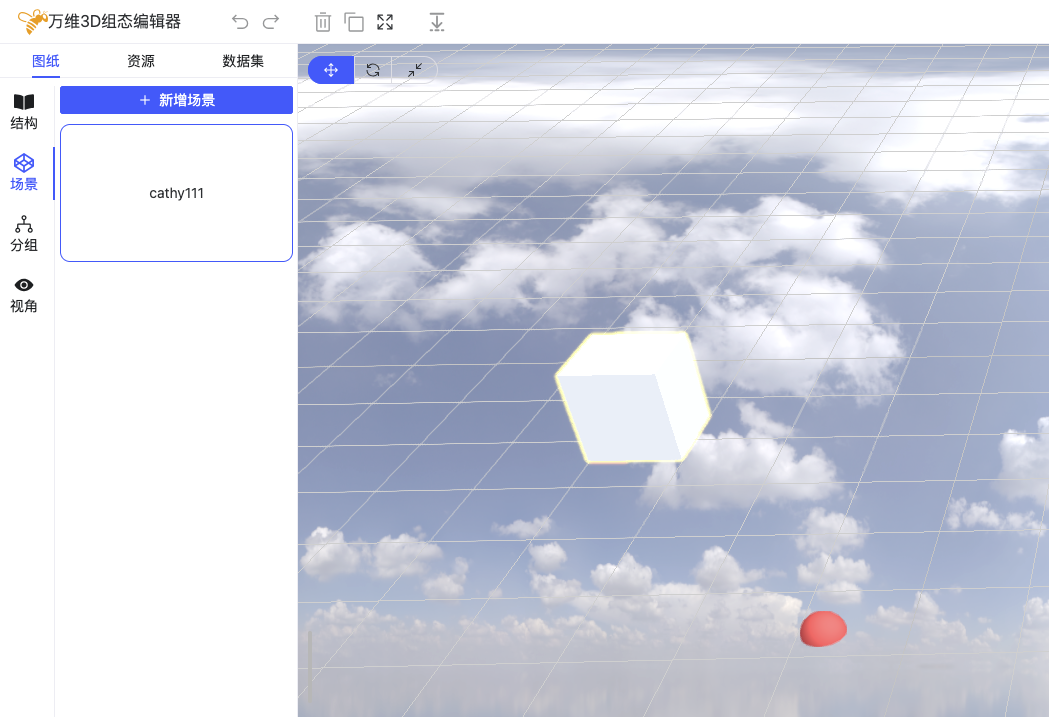

4.1.2、场景

场景面板中显示了当前图纸的场景视图，可以通过场景视图来查看和编辑图纸中的元素。双击某个场景来选中场景

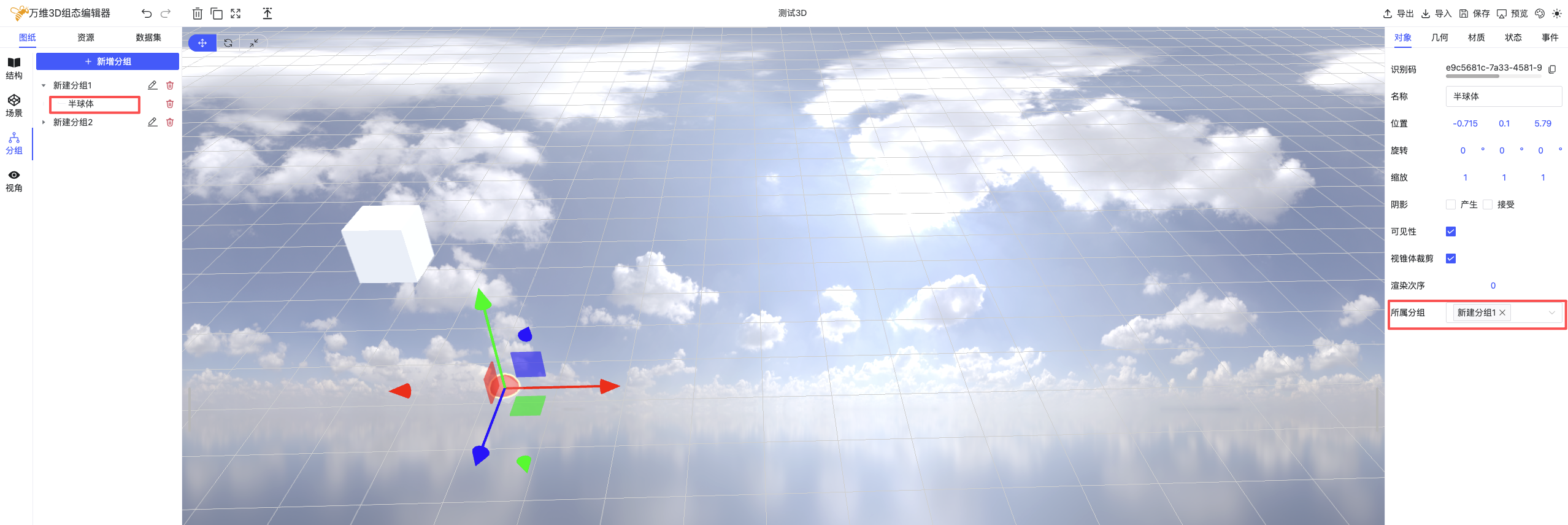

4.1.3、分组

分组面板中显示了当前图纸的分组列表，通过分组可对同分组中的元素进行操作

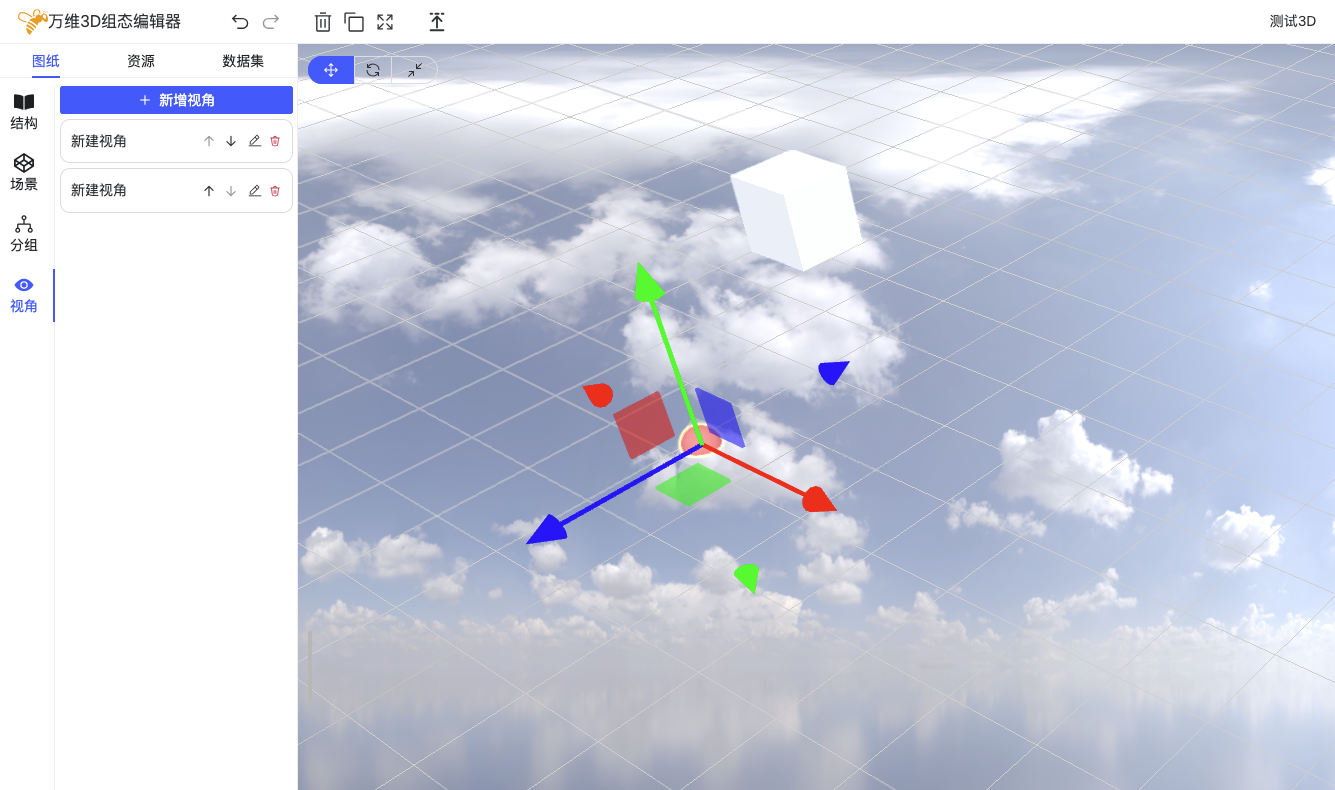

4.1.4、视角

视角面板中显示了当前图纸的视角设置，可以通过视角设置来调整视角, 当视角发生变化后，通过点击“新增视角”按钮，可新增视角。

4.2、资源面板

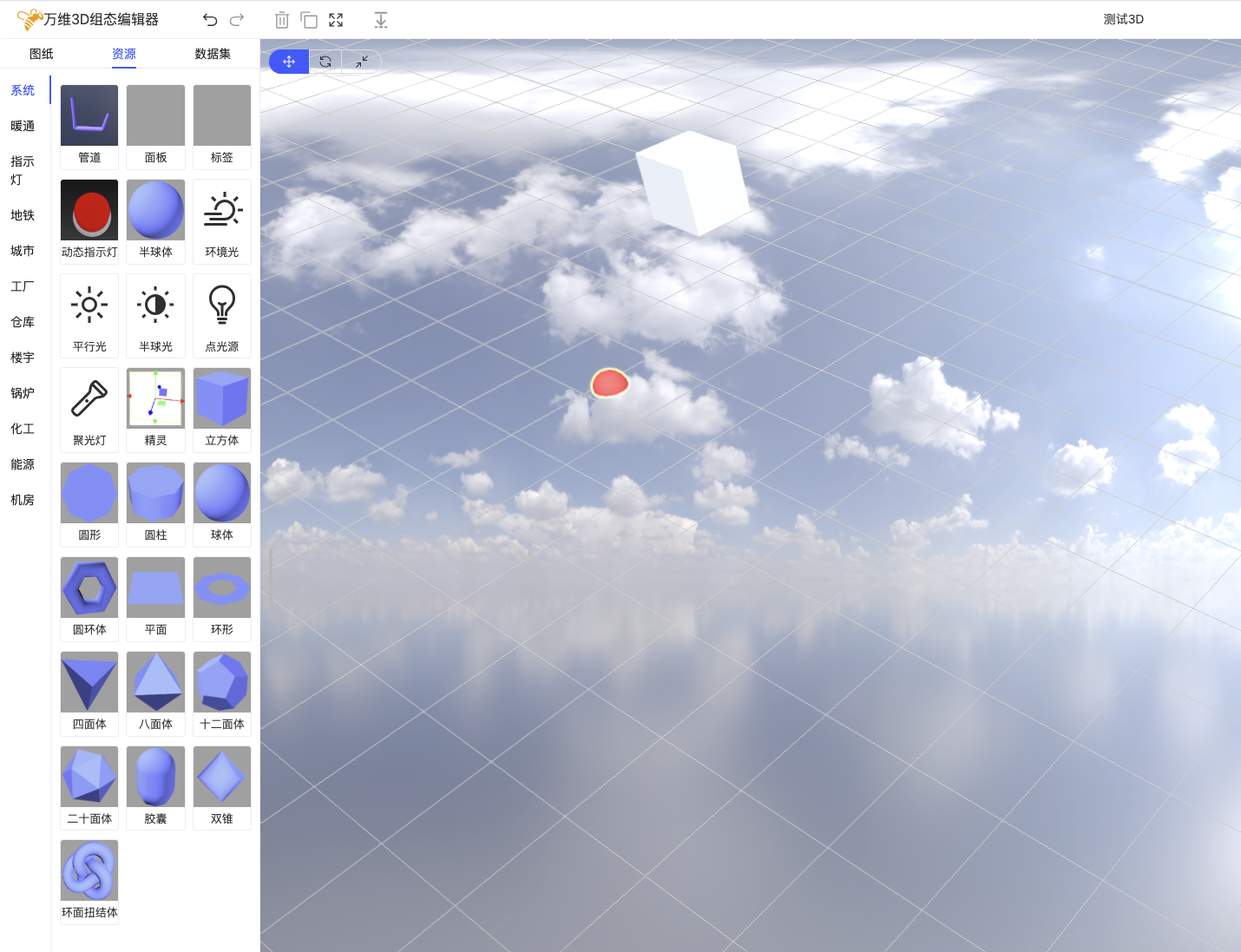

4.2.1、系统资源

系统资源面板中显示了系统提供的默认资源，可以通过系统资源来快速添加元素。

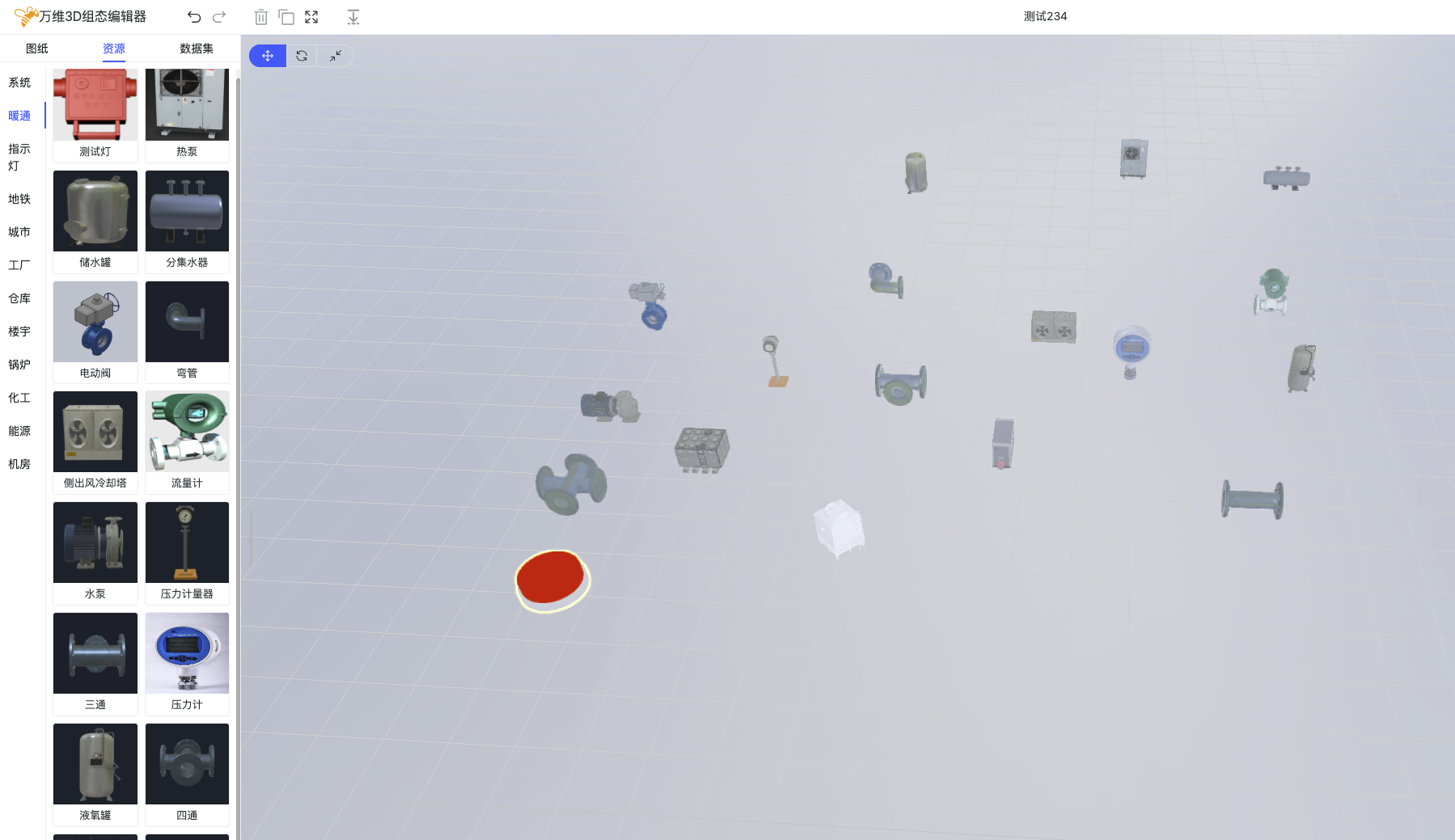

4.2.2、暖通资源

提供了一些暖通相关的资源，可以通过暖通资源来快速添加暖通相关的元素。

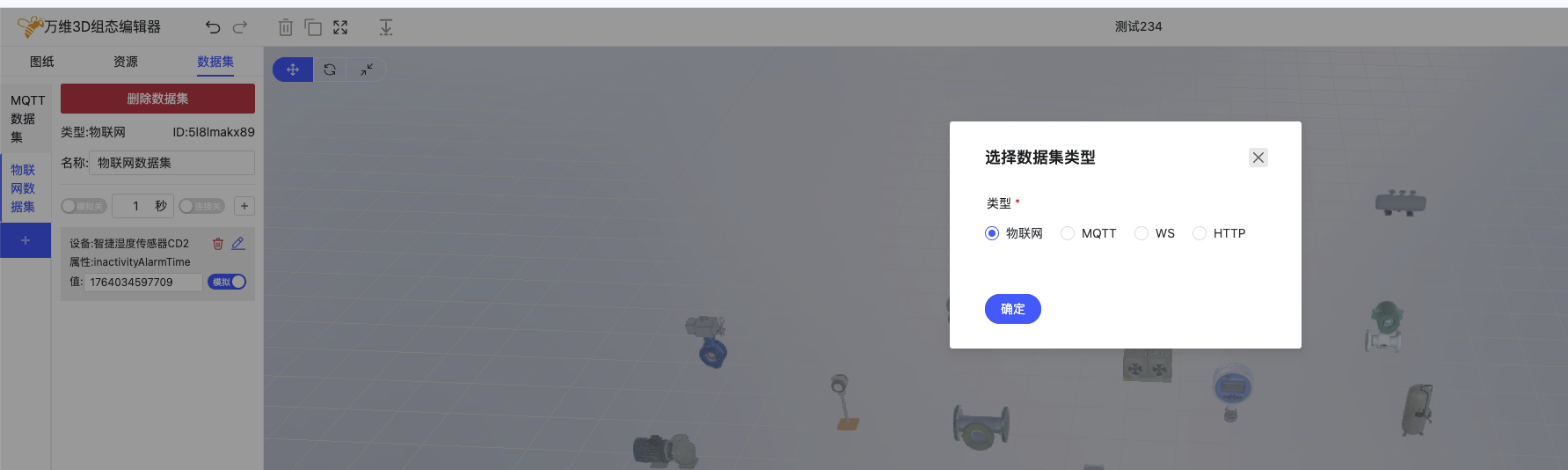

4.3、数据集面板

数据集面板中显示了当前图纸的的数据集,数据集包含物联网数据集（物联网版本）、MQTT数据集、WebSocket数据集、HTTP数据集 点击+号增加数据集；

模拟开关:点击开关，可模拟数据集的实时数据。控制所有属性值的模拟；

模拟属性变化间隔：当模拟开关打开时，输入数值，可设置属性值的模拟变化间隔，单位为秒，模拟数据变化频率；

自动连接数据集：开关打开是否自动连接数据集，若打开，则在打开预览时，自动连接数据集；

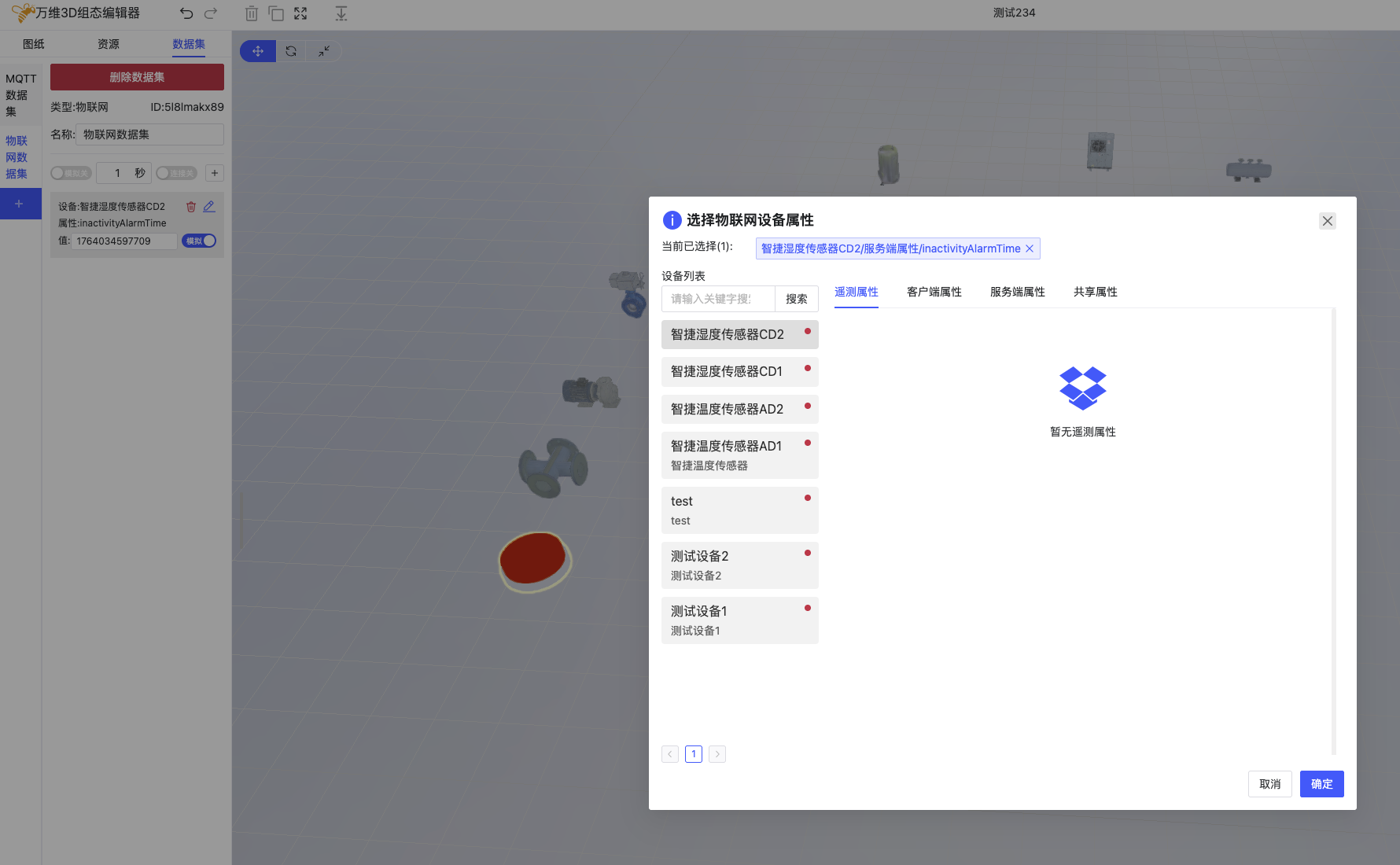

4.3.1、物联网数据集

连接物联网平台的物联网数据集，可快速添加物联网数据集。

新增物联网数据集后，可在“数据集面板”中点击+号新增属性，在弹出的“选择物联网设备属性”面板中，先在左侧设备列表中选择设备，再在右侧属性列表中选择属性，点击“确定”按钮，即可完成属性的添加。

属性列表中，可以直接设置属性名、属性默认值、属性模拟开关，单独控制当前属性是否模拟；

4.3.2、MQTT数据集

连接MQTT服务器的MQTT数据集，可快速添加MQTT相关的元素。

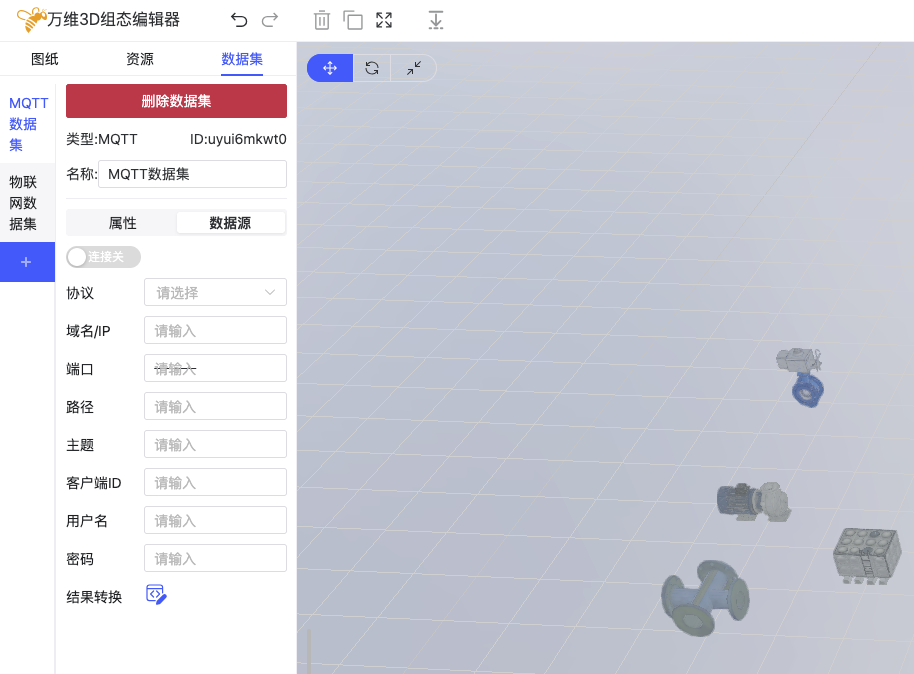

新增MQTT数据集后，可在“数据源”中设置MQTT服务器相关属性，在结果转换中可设置结果转换规则；

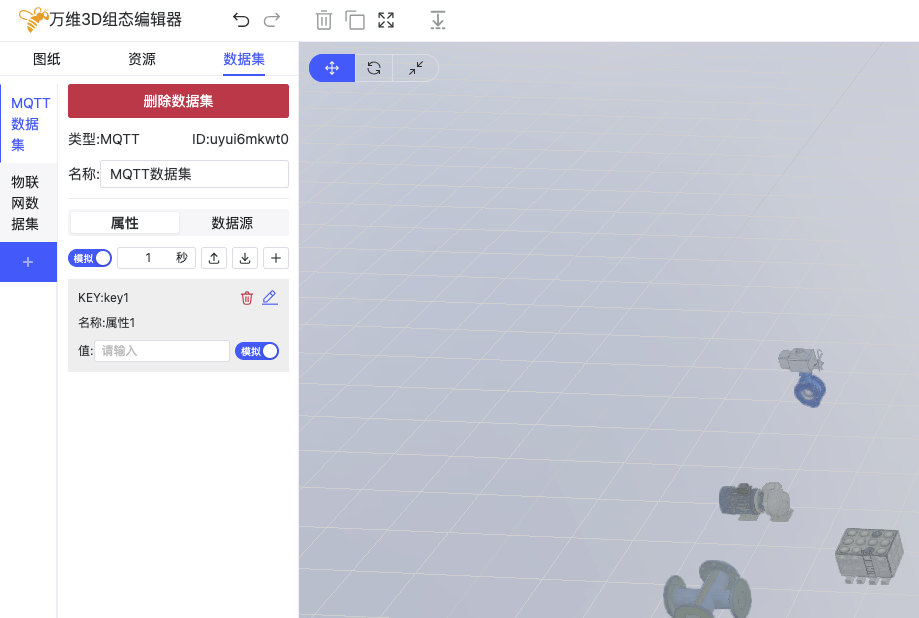

新增MQTT数据集后，可在“数据集面板”中点击+号新增属性，在弹出的“MQTT属性设置”面板中，输入属性名、默认值、模拟开关、模拟属性变化间隔、自动连接数据集，点击“确定”按钮，即可完成属性的添加。

属性列表中，可以直接设置属性名、属性默认值、属性模拟开关，单独控制当前属性是否模拟；

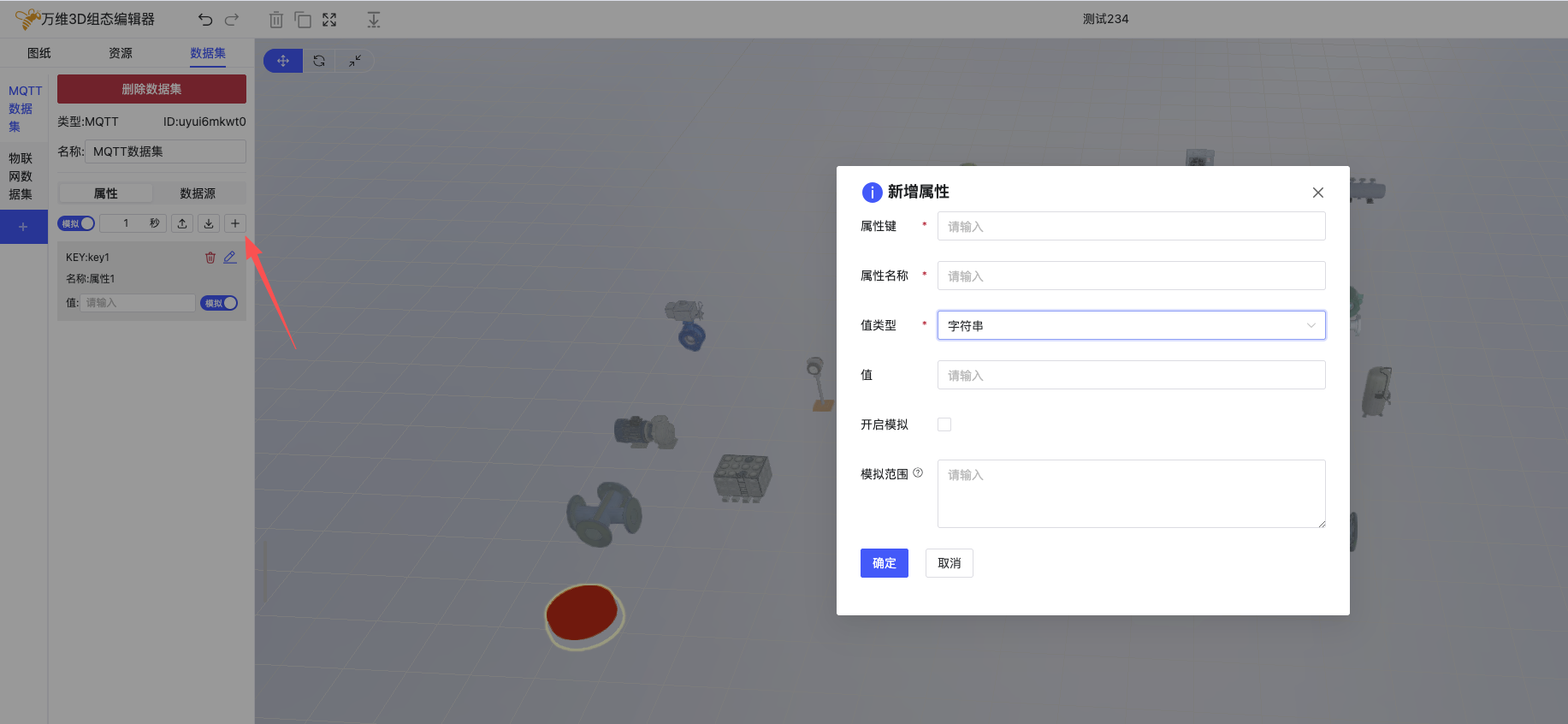

新增属性对话框，设置：

属性键: 对应唯一属性键名

属性名称: 对应属性名称，通熟易懂

值类型: 属性值的数据类型，如字符串、整型、浮点型、布尔型和JSON（json格式对象和数组）

默认值: 属性的默认值，可以为空

模拟开关: 属性是否模拟，模拟属性的变化，可以单独控制当前属性是否模拟

模拟值范围：

字符串：

固定字符串:直接填写，例如 abc
枚举字符串:从指定集合中生成字符串。值1,值2,...，例如 a,b,c,d,e
随机字符串:[长度]，例如 [8]

整数：

固定数值:直接填写，例如 10
随机数:在指定范围内随机生成一个数，例如 [1,10]
枚举数值:从指定集合中生成数值。值1,值2,...，例如 1,2,3,4,5
随机数值:最小值-最大值，例如 0-100表示取0-100内的随机整数,0.00-100表示取0-100内的随机数

浮点数：

固定数值:直接填写，例如 10
随机数:在指定范围内随机生成一个数，例如 [1,10]
枚举数值:从指定集合中生成数值。值1,值2,...，例如 1,2,3,4,5
随机数值:最小值-最大值，例如 0-100表示取0-100内的随机整数,0.00-100表示取0-100内的随机数 ,保留两位小数

布尔值：

随机布尔值:随机生成布尔值

4.3.3、WebSocket数据集

连接WebSocket服务器的WebSocket数据集，可快速添加WebSocket相关的元素。

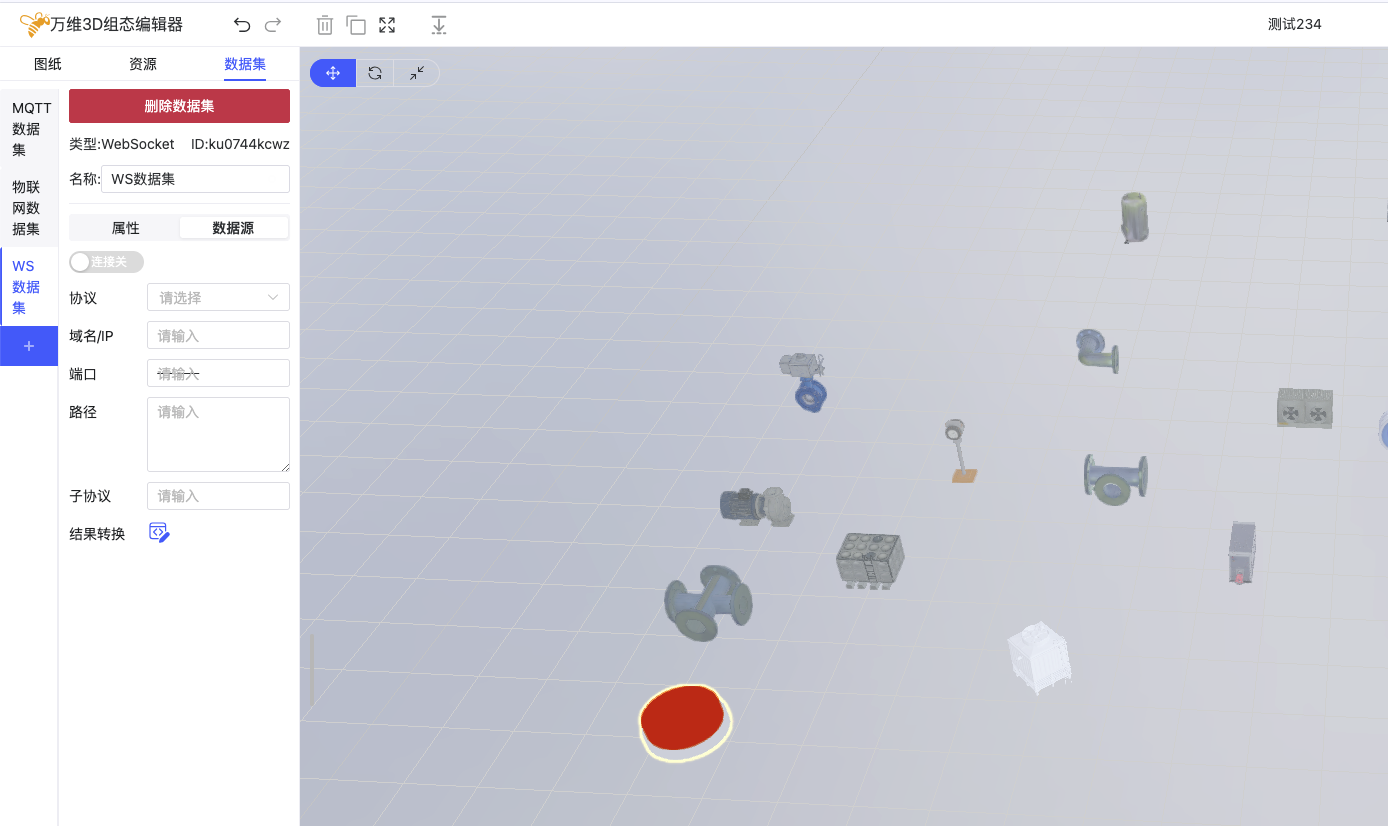

新增WS数据集后，可在“数据源”中设置WS服务器相关属性，在结果转换中可设置结果转换规则；

新增WebSocket数据集后，可在“属性面板”中点击+号新增属性，在弹出的“WebSocket属性设置”面板中，输入属性名、默认值、模拟开关，点击“确定”按钮，即可完成属性的添加。还可以批量导出、导入属性；

属性列表中，可以直接设置属性名、属性默认值、属性模拟开关，单独控制当前属性是否模拟；

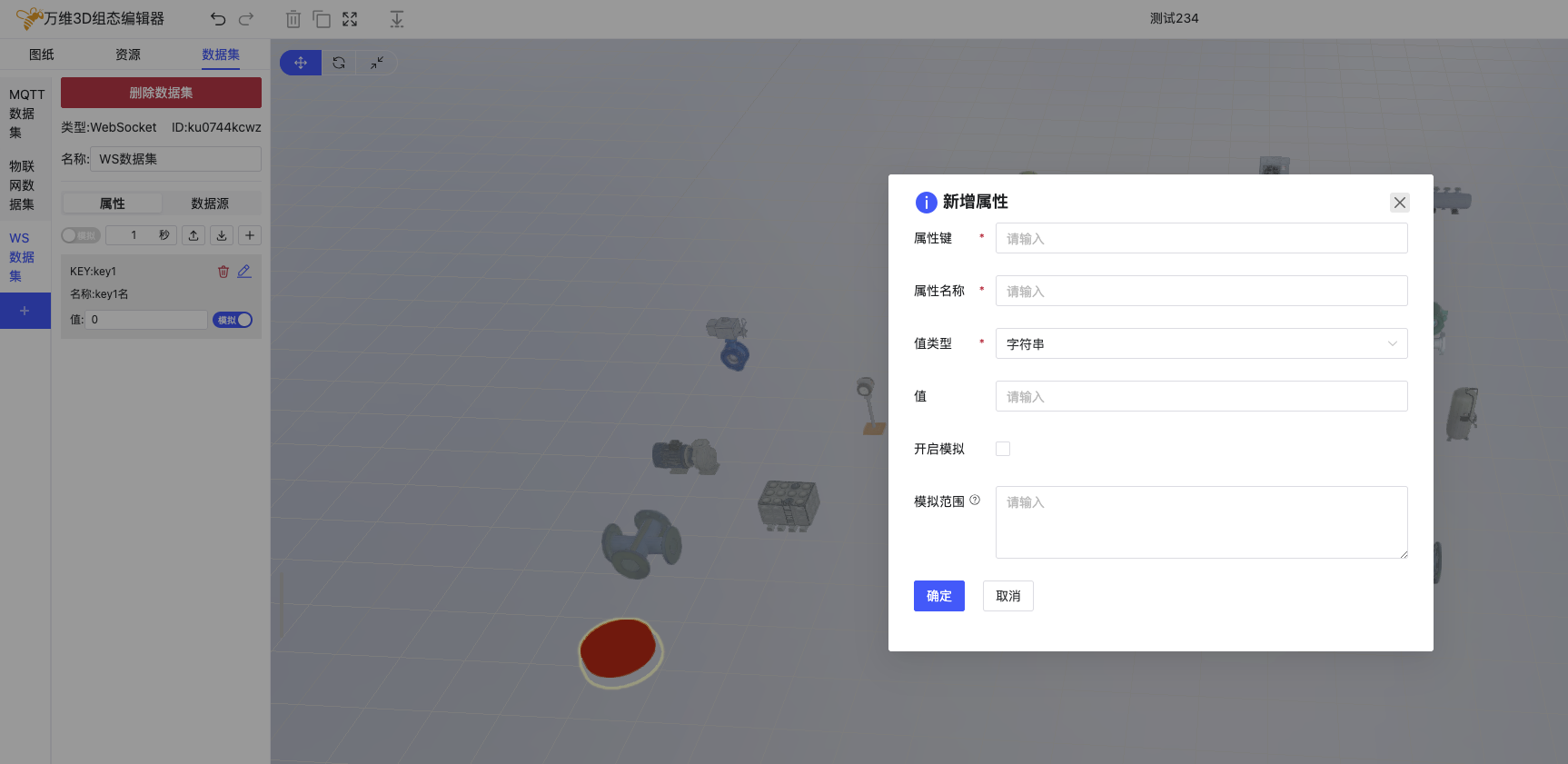

新增属性对话框，设置：

属性键: 对应唯一属性键名

属性名称: 对应属性名称，通熟易懂

值类型: 属性值的数据类型，如字符串、整型、浮点型、布尔型和JSON（json格式对象和数组）

默认值: 属性的默认值，可以为空

模拟开关: 属性是否模拟，模拟属性的变化，可以单独控制当前属性是否模拟

模拟值范围：

字符串：

固定字符串:直接填写，例如 abc
枚举字符串:从指定集合中生成字符串。值1,值2,...，例如 a,b,c,d,e
随机字符串:[长度]，例如 [8]

整数：

固定数值:直接填写，例如 10
随机数:在指定范围内随机生成一个数，例如 [1,10]
枚举数值:从指定集合中生成数值。值1,值2,...，例如 1,2,3,4,5
随机数值:最小值-最大值，例如 0-100表示取0-100内的随机整数,0.00-100表示取0-100内的随机数

浮点数：

固定数值:直接填写，例如 10
随机数:在指定范围内随机生成一个数，例如 [1,10]
枚举数值:从指定集合中生成数值。值1,值2,...，例如 1,2,3,4,5
随机数值:最小值-最大值，例如 0-100表示取0-100内的随机整数,0.00-100表示取0-100内的随机数 ,保留两位小数

布尔值：

随机布尔值:随机生成布尔值

4.3.4、HTTP数据集

连接HTTP服务器的HTTP数据集，可快速添加HTTP相关的元素。

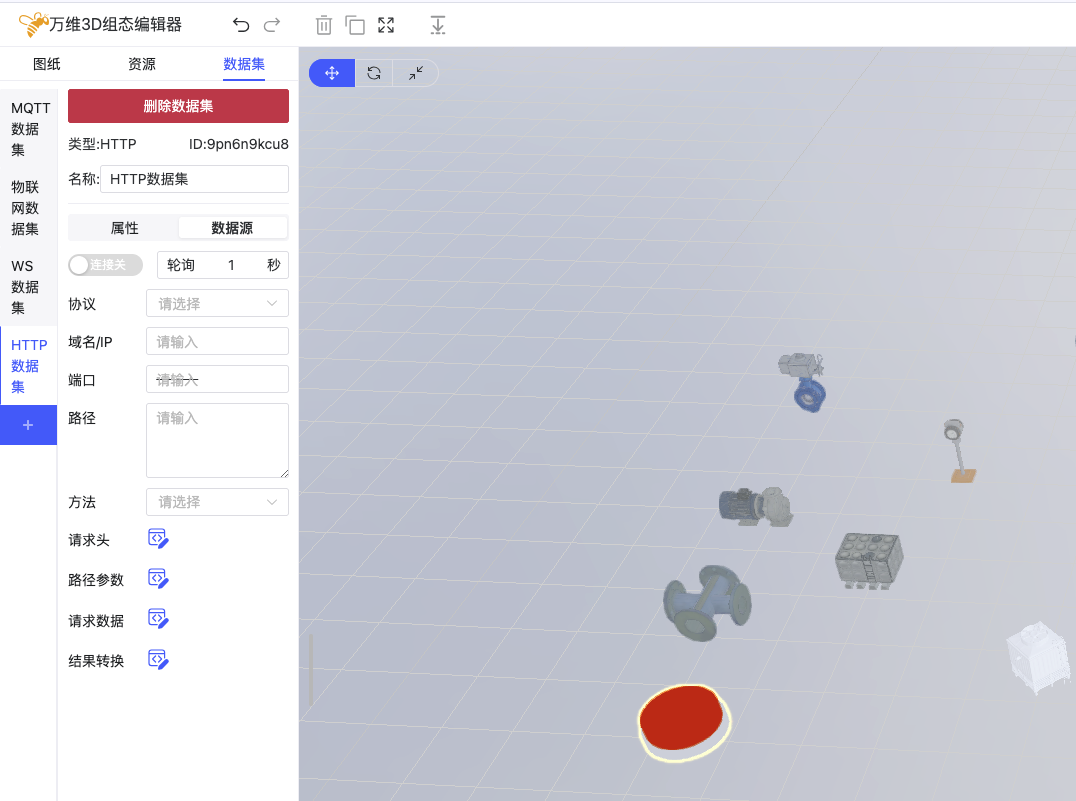

新增WS数据集后，可在“数据源”中设置http服务器相关属性，在结果转换中可设置请求头转换规则；路径参数转换规则；请求数据转换规则；响应数据转换规则；

新增http数据集后，可在“属性面板”中点击+号新增属性，在弹出的“http属性设置”面板中，输入属性名、默认值、模拟开关、模拟属性变化间隔、自动连接数据集，点击“确定”按钮，即可完成属性的添加。还可以批量导出、导入属性；

属性列表中，可以直接设置属性名、属性默认值、属性模拟开关，单独控制当前属性是否模拟；

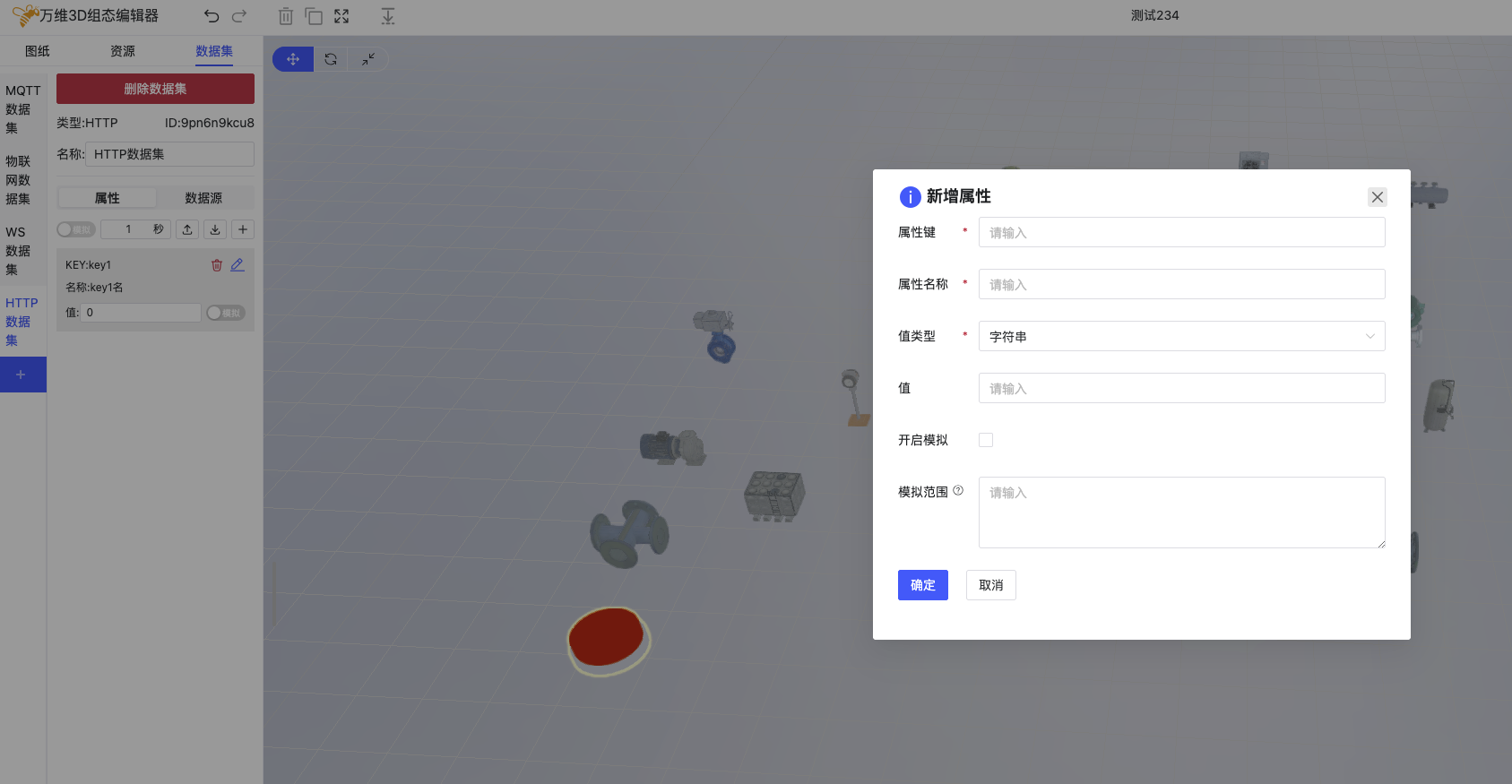

新增属性对话框，设置：

属性键: 对应唯一属性键名

属性名称: 对应属性名称，通熟易懂

值类型: 属性值的数据类型，如字符串、整型、浮点型、布尔型和JSON（json格式对象和数组）

默认值: 属性的默认值，可以为空

模拟开关: 属性是否模拟，模拟属性的变化，可以单独控制当前属性是否模拟

模拟值范围：

字符串：

固定字符串:直接填写，例如 abc
枚举字符串:从指定集合中生成字符串。值1,值2,...，例如 a,b,c,d,e
随机字符串:[长度]，例如 [8]

整数：

固定数值:直接填写，例如 10
随机数:在指定范围内随机生成一个数，例如 [1,10]
枚举数值:从指定集合中生成数值。值1,值2,...，例如 1,2,3,4,5
随机数值:最小值-最大值，例如 0-100表示取0-100内的随机整数,0.00-100表示取0-100内的随机数

浮点数：

固定数值:直接填写，例如 10
随机数:在指定范围内随机生成一个数，例如 [1,10]
枚举数值:从指定集合中生成数值。值1,值2,...，例如 1,2,3,4,5
随机数值:最小值-最大值，例如 0-100表示取0-100内的随机整数,0.00-100表示取0-100内的随机数 ,保留两位小数

布尔值：

随机布尔值:随机生成布尔值

文档最后更新时间：2026 年 3 月
如需技术集成、二次开发接口文档，请联系平台管理员。
